Introducción
descifrar cómo modificar una función lógica de la compuerta NAND 74LS00 y permitir su
implementacion para que realice las funciones de las compuertas AND, OR, NOR, XOR, XNOR Y NOT . teniendo en cuenta la compuerta NAND, es una compuerta AND pero en este caso negada
Diseño de la compuerta XOR con NAND
la compuerta XOR no da un uno (1) o un valor alto cuando los valores que registramos son diferentes ya sea por parte de la primera o segunda entrada su funcionamiento es como si fuera un interruptor abierto el cual esta conectado con uno cerrado
Diseño de la compuerta XNOR con NAND
descifrar cómo modificar una función lógica de la compuerta NAND 74LS00 y permitir su
implementacion para que realice las funciones de las compuertas AND, OR, NOR, XOR, XNOR Y NOT . teniendo en cuenta la compuerta NAND, es una compuerta AND pero en este caso negada
Configuración de la compuerta NAND 74LS00
* pin uno (1) y dos (2) son entradas, pin tres (3) salida
* pin cuatro (4) y cinco (5) son entradas, pin seis (6) salida
* pin nueve (9) y diez (10) son entradas, pin ocho (8) salida
*pin trece (13) y doce (12) son entradas, pin once (11) salida
*pin siete (7) GND
*ping catorce (14) VCC.
Siendo la compuerta NAND la forma negada de la compuerta AND la tabla de la verdad seria la siguiente:
Siendo la compuerta NAND la forma negada de la compuerta AND la tabla de la verdad seria la siguiente:
FUNCIONAMIENTO COMPUERTA NAND | |||
A | B | AND | Z |
0 | 0 | 0 | 1 |
0 | 1 | 0 | 1 |
1 | 0 | 0 | 1 |
1 | 1 | 1 | 0 |
Diseño de la compuerta AND con NAND
FUNCIONAMIENTO COMPUERTA AND | ||
A | B | Z |
0 | 0 | 0 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
La compuerta AND funciona teniendo dos interruptores en serie y de esta manera tenemos la respuesta según la tabla de la verdad anterior.
La compuerta AND también es llamada como la compuerta multiplicadora ya que si en esta, tiene un cero (0) en cualquiera de las entradas su salida va a seguir siendo cero (0), la única manera que nos de respuesta es si todas sus entradas tiene uno (1) como en sus pines de entrada para que nos de un uno (1) de salida.

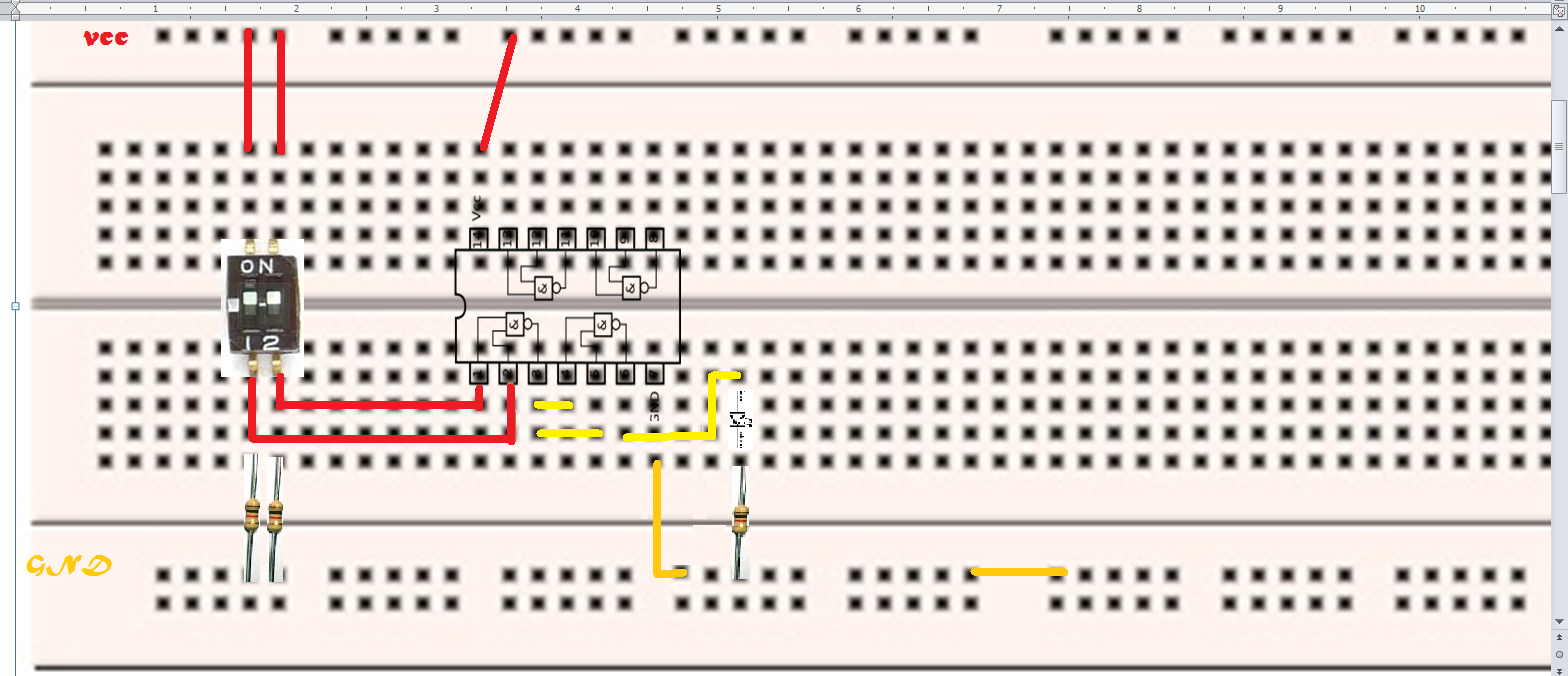

configuracion en protoboard
Diseño de la compuerta OR con NAND
FUNCIONAMIENTO COMPUERTA OR | ||
A | B | Z |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
La compuerta OR funciona teniendo dos interruptores en paralelo y de esta manera tenemos la respuesta según la tabla de la verdad anterior.
La compuerta OR también es llamada como la compuerta sumadora ya que si en esta, tiene un 1 (1) en cualquiera de las entradas su salida va a seguir siendo uno (1), la única manera que nos de respuesta negativa es si todas sus entradas tiene un cero (0) a la entrada para que nos de un cero (0) a la salida.
configuracion en protoboard
Diseño de la compuerta NOR con NAND
FUNCIONAMIENTO COMPUERTA NOR | |||
A | B | OR | Z |
0 | 0 | 0 | 1 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 1 | 0 |
La compuerta NOR funciona igual que la compuerta OR pero su respuesta es negada.
es decir si en la tabla de verdad la compuerta OR tenia un bit de salida siempre y cuando recibiera un bit en cualquiera de sus entradas, la compuerta NOR solo tendra el bit de salida si las entradas tiene un cero (0), si llega a ingresar un bit en cualquiera de sus entradas un bit su respuesta va hacer negativa.
configuracion en protoboard
FUNCIONAMIENTO COMPUERTA XOR | |||
A | B | XOR | |
0 | 0 | 0 | |
0 | 1 | 1 | |
1 | 0 | 1 | |
1 | 1 | 0 |
Diseño de la compuerta XNOR con NAND
FUNCIONAMIENTO COMPUERTA XOR | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
Utiliza el mismo principio que la compuerta XOR pero la niega. |
